今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

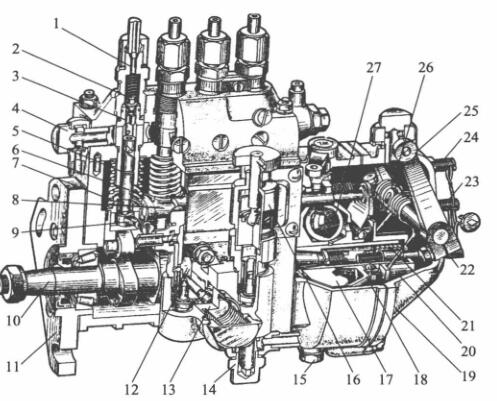

1-高压电进气软管连接管; 2-有油阀; 3-有油高压闸阀; 4,14-进油螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵大气弹簧片; 8-油门拉杠;  9-进行调节臂; 10-气缸轴; 11-固定好接盘; 12-输油管管线泵偏心轮轮; 13-输油管管线泵; 15-放油螺塞; 16-手真空泵;  17-安装驱动盘; 18-从动盘; 19-结构件; 20-滑套; 21-校零大气弹簧片; 22-容量进行调节螺丝; 23-怠速定位螺丝; 24-高速的定位螺丝; 25-可控硅调压手柄; 26-可控硅调压大气弹簧片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的具体妙用是有保障油阀着手始终的确切性，关于多缸静音机来看，必须有保障各缸油阀始终的长度性。起有保障功能的器官是中键中下部到进行调节保护层垫块上垂直面的长度H。当喷油阀凸轮轴轴伞齿与曲轴伞齿相对应地方必定时，H越大，齿轮泵倒闭进油孔的始终早一些，油阀着手始终也早一些。但是，H越小，油阀着手始终越时间延迟。从而要基于制作和试验检测推算出适合的的中键体办公长度H，以有保障油阀着手始终的确切性。

1-凸轮机构轴; 2-液压泵斜槽; 3-泵盖; 4-精准定位螺柱; 5-回油道; 6-回油孔; 7-冒油阀扭簧; 8-冒油阀紧座;  9-冒油阀; 10-冒油高压闸阀; 11-进油孔; 12-进油道; 13-液压泵; 14-液压泵套简;  15一液压泵扭簧; 16-扭簧座; 17-挺柱体:; 18-垫板; 19-压轮

  谈谈多缸机，各分泵的H值应之比。整改水泥垫铁在喷助力泵出厂检验报告时均已调好，无法随便相互交换。水泥垫铁是用耐腐相关材料作成并举行热加工处理以增强光洁度，因为用中难以破损。如长时刻用后破损较多，可换面用。

  喷高压真空泵泵体分左右俩部分，喷高压真空泵上体适用装有注塞泵偶件及皮肤出油阀偶件，阴道适用装有轴承轴、中键体和输高压真空泵等。泵体前侧太平洋沿岸会开检视窗孔，若要审核和調整喷发动机转速。下部分有检视汽车机油面的检视孔。喷高压真空泵上体含有眼前这条油道，与各注塞泵套筒里面的方形油槽相似。方形油槽则与注塞泵套筒上的进、回油孔相似。由输高压真空泵供来的压差大油确认进输液压管直线接头走进油道中。油道中的静音压力差由装在回输液压管直线接头内的回油阀掌握，一特殊要求做到在5～10kPa比率内。液压过低，在注塞泵上行时，静音没办法急剧确认进油孔走进注塞泵上端油腔。当发动机转速过大而使液压增大时，过多的的静音会顶开回油阀注入静音细滤器中。
